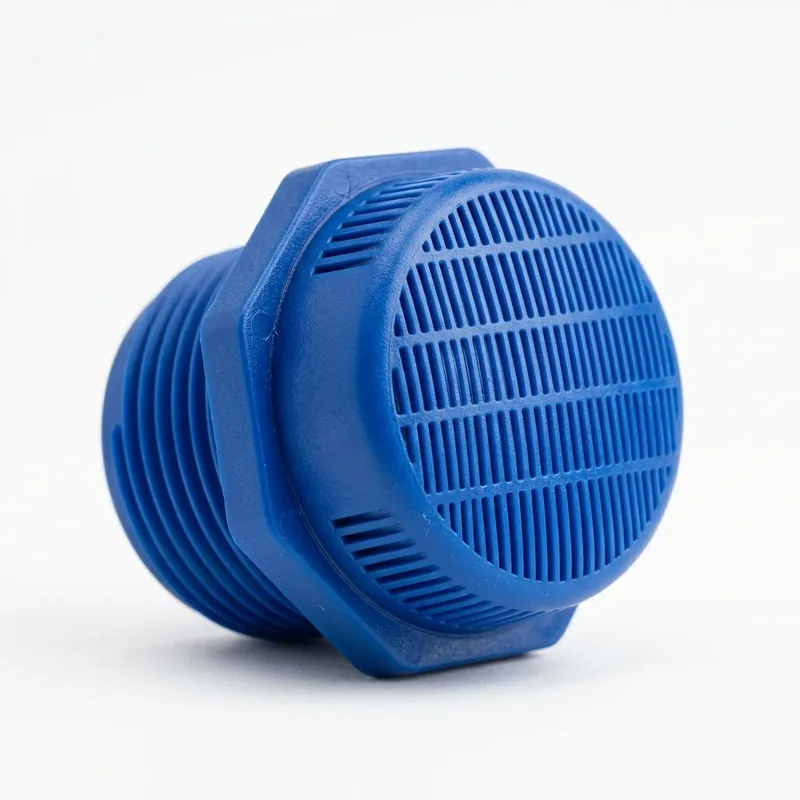

Правильный подбор фильтрующих дюз (колпачков) для промышленных и муниципальных систем водоподготовки — это основа долговечной и безаварийной работы фильтров. Ошибки в выборе дюз могут привести к уносу дорогостоящих фильтрующих загрузок (песка, угля, смол), неравномерности промывки и даже разрушению дренажной плиты. В этой статье мы разберем ключевые шаги по подбору дюз KSH.
Шаг 1: Определение ширины щели (фильтрующего зазора)
Ширина щели дюзы подбирается исходя из фракции (размера зерен) фильтрующего материала. Зазор должен быть меньше минимального размера зерен загрузки, чтобы надежно удерживать её:
- 0.2 мм — стандарт для ионообменных смол в фильтрах умягчения и деминерализации.
- 0.5 мм — классический выбор для кварцевого песка фракции 0.8–1.2 мм и активированного угля.
- 0.8–1.0 мм — применяется для гравийных подложек и грубых фильтрующих материалов.
Шаг 2: Выбор материала дюзы
Условия работы системы (температура, химический состав воды, реагенты для регенерации) определяют необходимый материал:
- Полипропилен (PP): Подходит для стандартной водоподготовки при температуре до 60°C. Экономичный и прочный материал.
- Стеклонаполненный полипропилен (PP-GV30S): Обладает повышенной механической прочностью и выдерживает температуры до 80°C. Отличный выбор для тяжелых режимов промывки.
- Поливинилиденфторид (PVDF): Предназначен для работы с горячей водой (до 110°C), озоном, кислотами и щелочами. Обладает высочайшей химической и термической стойкостью.
- Нержавеющая сталь (304, 316L, 316Ti): Применяется в экстремальных условиях эксплуатации под высоким давлением и при сверхвысоких температурах.
Важно помнить: использование полипропиленовых дюз в условиях высоких температур или агрессивной химии приводит к их быстрому охрупчиванию и разрушению, что влечет за собой полный перезасып фильтра.
Шаг 3: Подбор типа крепления и параметров резьбы
Дюзы монтируются на плиту или коллектор. При подборе нужно точно измерить параметры монтажного отверстия:
1. Тип соединения: резьбовое соединение (например, 3/4" GAS, 1" GAS, M20x1.5, M24x2) либо байонетное или цанговое крепление.
2. Длина хвостовика: зависит от толщины дренажной плиты. В хвостовике дюзы также может располагаться воздухоподводящая трубка (Luftpolsterrohr) для подачи сжатого воздуха при промывке.
Специалисты KSH Filter всегда готовы рассчитать гидравлическое сопротивление дюз и подобрать идеальное дренажно-распределительное решение под ваши проектные параметры.
